TROMMELBERG Окрасочно-сушильная камера SB-7428 (EC) CL4458

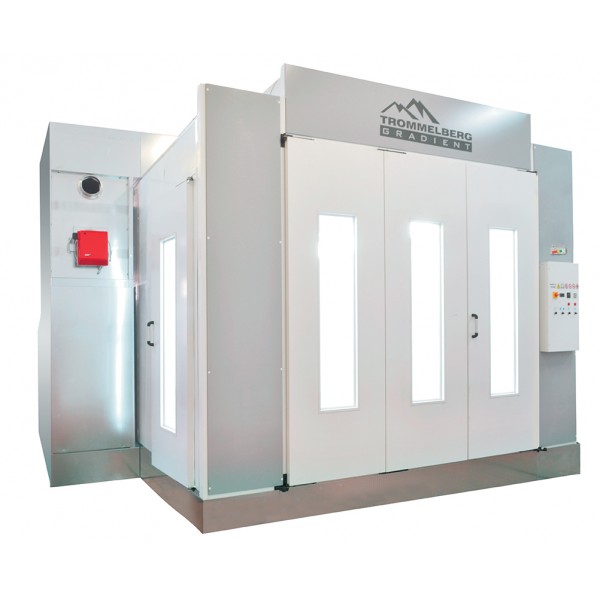

Окрасочно-сушильная камера 7х4х2.76 м производства Италии с комбинированный приточно-вытяжным агрегатом и дизельной горелкой Riello RG4S.

Основные особенности:

Время монтажа камеры сократилось в 2 раза благодаря частичной предварительной сборке

Высококачественная окраска при полном воздухообмене и комфортные условия работы в любое время года благодаря использованию высокоэффективного теплообменника

Высокая скорость нагрева и эффективность: применение теплообменника 4-ходовой конструкции из жаропрочной стали существенно повышает производительность работ

4-ступенчатая очистка воздуха: входной карманчатый фильтр предварительной очистки Еurovent ЕU4/G4, высокоэффективный потолочный фильтр тонкой очистки класса F5 / ЕN779, двухслойный краскоостанавливающий фильтр Еurovеnt ЕU3 + Еurovеnt ЕU4 (выполняет также функцию вытяжного фильтра)

Освещенность в кабине превышает 1500 люкс.

Соответствует нормам Евросоюза

Окрасочная камера произведена в соответствии со следующими директивами и стандартами:

• 2006/42/CE, Директива ЕС по машинам, механизмам и машинному оборудованию;

• 2006/95/CE, Директива ЕС по низковольтному оборудованию;

• Директива EMC 2004/108/CE по электромагнитной совместимости.

Кабина / пленум / освещение

Кабина окрасочно-сушильной камеры SB-7428 собирается из теплоизолированных самонесущих сэндвич панелей, изготовленных из оцинкованного металла и соединенных между собой замками «шип-паз». Кабина изнутри и снаружи окрашена в белый цвет.

Кабина оснащается трехстворчатыми въездными воротами. Ворота имеют остекление из ударопрочного триплекса и оснащены подпружиненными штыревыми запорами.

В пленуме камеры находится высокоэффективный потолочный фильтр тонкой очистки класса ЕU5.

Кабина оборудована потолочными светильниками угловой конструкции с люминесцентными трубками XL, создающими превосходный уровень освещенности и правильную цветопередачу, что важно для высококачественной окраски автомобилей. Класс освещения IRC85

В кабине устанавливается угловая полка для инструментов и верхняя подвижная штанга для подвешивания деталей.

Полы / напольные фильтры

Камера устанавливается на металлическом основании. При необходимости камеру можно установить в предварительно подготовленный приямок глубиной 340 мм.

Пол полностью решетчатый перекрыт оцинкованными решетками с несущей способностью 500 кг/колесо. Все конструкции основания изготовлены из оцинкованной стали.

Под всей поверхностью решеток пола устанавливается двухступенчатых напольный (краскоостанавливающий) фильтр, состоящий из полотен класса ЕU3 и ЕU4. Такая конструкция фильтра позволяет эффективно защитить вытяжной вентилятор от загрязнения при сохранении высокой эффективности вентиляционной системы.

Агрегаты/вентиляторы/теплообменник

Камера оснащена двумя центробежными вентиляторами с взрывобезопасными электродвигателями мощность 7.5 кВт каждый. Для большей эффективности лопатки турбин вентилятора развернуты вперед. Перед приточным вентилятором установлен карманчатый фильтр класса ЕU4.

Конструкция камеры предусматривает режимы работы с полным воздухообменом и рециркуляцией, а также ручную регулировку давления в кабине камеры при помощи заслонки на линии вытяжки. В режиме рециркуляции (частичного воздухообмена) воздуха поддерживаются оптимальные параметры воздухообмена, постоянная температура по всей поверхности автомобиля и обеспечивается экономия топлива благодаря повторному прохождению нагретых масс воздуха через кабину.

Пульт управления

Пульт управления встроен в переднюю стенку камеры. В составе пульта имеется термоконтроллер режима окраски и сушки, таймер сушки, а также счетчик часов работы. Пульт обеспечивает автоматический режим охлаждения.

Устройства безопасности

Камера оснащается такими устройствами безопасности как:

• Термостат безопасности с ручным перезапуском для предотвращения перегрева воздуха

• Манометр с цветной шкалой для отображения давление в кабине камеры

• Устройство блокировки на линии подачи сжатого воздуха.

Полный список всех устройств см. в разделе "Стандартная комплектация".

Упаковка и сборка

Окрасочно-сушильная камера SB-7428 поставляется с частичной предварительной сборкой, что позволяет сократить время монтажа в 2 раза.

Опции:

• Угловое освещение комп. 4 шт., 928Вт, арт. CL4458

• Заездные рампы (2 шт.), арт. RMP28E

• Газовая горелка взамен дизельной.

Стандартная комплектация

- полностью решетчатый пол: 35 оцинкованных решеток, несущая способность 500 кг/колесо;

- стеновые панели толщиной 40 мм;

- металлическое основание высотой 340 мм;

- основные ворота: трехстворчатые, с безопасным остеклением, вкл. 1 створку для персонала;

- боковая дверь с безопасным остеклением для персонала;

- 8 светильников угловой конструкции: 32х58-Вт люминесцентных трубок XL (3 типа люминофоров), класс освещения IRC85, дневное;

- 4-ходовой теплообменник;

- дизельная горелка Riеllo RG4S;

- 2 центробежных вентилятора с ременным приводом и развернутыми вперед лопатками, моторы 2х7.5 кВт;

- ручная заслонка для регулировки давления в кабине;

- комплект фильтров;

- пульт управления "Еasy Control";

- угловая полочка для инструментов;

- верхняя подвижная штанга для подвешивания деталей;

- манометр с цветной шкалой для контроля давления в кабине камеры;

- блокировка подачи сжатого воздуха в кабину;

- термостат безопасности с ручным перезапуском;

- датчик минимального давления;

- датчик максимального давления;

- датчик контроля расхода сжатого воздуха;

- акустическая/световая сигнализация на панели управления;

- комплект аварийного освещения, срабатывающего при отключении электроэнергии;

- алюминиевая пластина для аварийного выхода, 2 шт;

- доводчик для сервисной двери, 2 шт.

Габариты:

- кабины (ГхШхВ), мм 7000х4000х2760

- наружные (ГхШхВ), мм 7160x5010x3740

- ворот (ШхВ), мм 2700x2700

Тепловентиляционный агрегат:

- мощность двигателя притока, кВт 7.5

- мощность двигателя вытяжки, кВт 7.5

- тепловая мощность, кВт 220

- макс. воздухообмен в режиме окраски, м³/час 24000

- макс. температура в процессе окраски, °C 30 (при температуре наружнего воздуха 0°C )

- макс. температура в процессе сушки, °C 80

- потребеление топлива (при +20°C), кг/час 19 (при теплотворной способности топлива 10.2 Mкал/кг)

Требования к электросети:

Общая потребляемая мощность, кВт 17

Электропитание, В/Гц 3Ф.x380-400/50

Мощность ламп освещения, Вт 1865

Сделано в Китае.
